Termoplastik ekstrüzyon işlemi
Modern imalatta en temel ve yaygın olarak kullanılan polimer işleme tekniklerinden birinin kapsamlı bir bakış.
Termoplastik ekstrüzyon işlemi, modern üretimde en temel ve yaygın olarak kullanılan polimer işleme tekniklerinden birini temsil eder. Bu sürekli işleme yöntemi, çiğ polimer malzemeleri ısı, basınç ve mekanik çalışma uygulanarak tutarlı çapraz - kesit profillerine sahip ürünlere dönüştürür. Sıcaklık kontrolü, operasyonel parametreler ve ekipman konfigürasyonunun karmaşık ayrıntılarını anlamak, endüstriyel uygulamalarda optimal ürün kalitesi ve üretim verimliliğinin elde edilmesi için gereklidir.
Yaygın olarak kabul edildi
Verimliliği ve çok yönlülüğü için dünya çapında polimer işleme operasyonlarının% 80'inden fazlasında kullanılmıştır.
Kesin kontrol
Modern sistemler, tutarlı ürün kalitesi için ± 1 derece içinde sıcaklık değişimlerini korur.
Malzeme çok yönlülüğü
PE, PP, PVC ve çeşitli mühendislik plastikleri dahil olmak üzere tüm büyük termoplastikleri işler.
Tek - vida ekstrüzyon sistemlerinin temelleri
Tek - vida ekstrüderleri, özellikle peletleştirme uygulamalarında birçok polimer işleme işleminin omurgasını oluşturur. Bu makineler, termoplastik malzemeleri bir döner vida kullanarak ısıtmalı bir namlu aracılığıyla aktarma, eritme ve basınçlandırma prensibi üzerinde çalışır.
Tek - vida sistemlerindeki termoplastik ekstrüzyon işlemi, her biri katı polimer hammaddesinin sonraki işlem veya peletizasyon için uygun homojen bir eriyik haline dönüştürülmesinde spesifik fonksiyonlara hizmet eden birkaç farklı bölge içerir.
Single - vidalı ekstrüderlerin arkasındaki tasarım felsefesi basitliği, güvenilirliği ve çalışma kolaylığını vurgular. Bu özellikler onları özellikle polietilen (PE), polipropilen (PP), polivinil klorür (PVC) ve çeşitli mühendislik plastikleri dahil olmak üzere çok çeşitli termoplastik malzemelerin işlenmesi için uygun hale getirir.

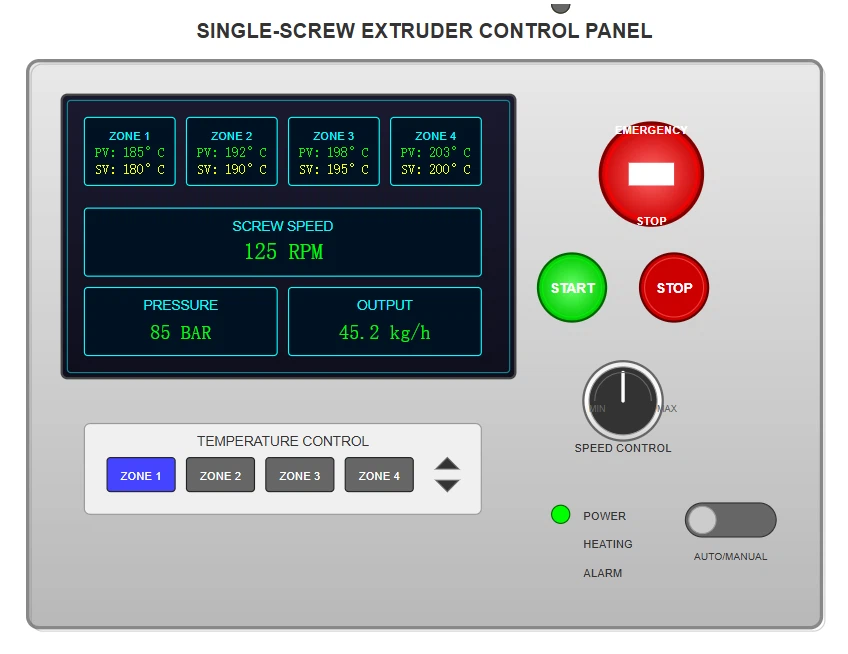

Kontrol Paneli Yapılandırması ve Çalışma Arabirimi
Modern Single - Vida ekstrüderleri, operatörlere kapsamlı izleme ve ayarlama özellikleri sağlayan sofistike kontrol panellerine sahiptir. Tipik bir kontrol paneli yapılandırması, başlangıç düğmeleri, acil durdurma düğmeleri, hız ayar anahtarları ve sıcaklık ayar arayüzleri gibi temel bileşenleri içerir.
İnsan - Makine Arayüzü (HMI) tasarımı erişilebilirliğe ve netliğe öncelik verir ve operatörlerin kritik işlem parametrelerini hızlı bir şekilde tanımlamasını ve ayarlamasını sağlar. Operasyonel anomaliler veya güvenlik endişeleri durumunda hızlı yanıt kapasitesini sağlamak için acil durdurma işlevselliği belirgin bir şekilde konumlandırılmıştır.
Anahtar Kontrol Bileşenleri
Başlat/Durdur Kontroller
Güvenli çalışma ve hızlı yanıt için ergonomik olarak konumlandırılmış
Acil durak
Gerektiğinde hemen kapatma için büyük, belirgin düğme
Hız kontrolleri
Optimal işleme için vida dönüş oranlarının kesin ayarlanması
Sıcaklık Arayüzleri
PV/SV okumaları ile her ısıtma bölgesi için dijital ekranlar ve kontroller
Sıcaklık kontrol sistemleri ve ayar prosedürleri
Termoplastik ekstrüzyon işlemindeki sıcaklık yönetimi, namlu uzunluğu boyunca hassas termal profilleri koruyabilen gelişmiş kontrol sistemlerini gerektirir. Sıcaklık kontrol arayüzü tipik olarak her ısıtma bölgesi için hem işlem değerlerini (PV) hem de Set değerlerini (SV) gösteren dijital ekranlara sahiptir.
Bu ikili - Ekran yapılandırması, operatörlerin hedef ayarlarını eşzamanlı olarak görüntülerken gerçek sıcaklıkları izlemelerini sağlar ve sapmaların istenen çalışma koşullarından hızlı tanımlanmasını kolaylaştırır.
Sıcaklık Ayar Prosedürü
Kontrol panelindeki "Set" düğmesine basarak sıcaklık ayar modunu başlatın
"<" key to select specific positions
"∨" (azaltma) ve "∧" (artırın) anahtarlarını kullanarak değerleri ayarlayın
Parametreleri kaydetmek için tekrar "Set" tuşuna basarak yeni ayarları onaylayın
Sıcaklık Kontrol Arayüzü
PV:185 derece
SV:180 derece
PV:205 derece
SV:200 derece
PV:215 derece
SV:210 derece
PV:225 derece
SV:220 derece
PV:215 derece
SV:210 derece
- AYARLAMAK
- ^
- ∨
- <
Polietilen işleme için namlu sıcaklık profili
Ekstrüder namlu boyunca uygun sıcaklık profillerinin oluşturulması, başarılı polietilen işleme için temeldir. Farklı polietilen dereceleri, optimal erime, homojenleştirme ve akış karakteristiklerini elde etmek için farklı termal koşullar gerektirir. Sıcaklık gradyanı tipik olarak besleme bölgesinden ölçüm bölgesine doğru artar, ilerleyici erimeyi kolaylaştırır ve polimer malzemenin erken bozunmasını önler.
Sıcaklık seçiminin altında yatan bilimsel ilkeler
Termoplastik ekstrüzyon işleminde uygun işleme sıcaklıklarının seçimi, temel polimer bilimi ilkeleri ve reolojik düşünceler tarafından yönetilmektedir. Polimer İşleme Dergisi'nde yayınlanan araştırmaya göre:
"Namlu sıcaklık profillerinin tek - vida ekstrüzyonunda optimizasyonu, erime sıcaklığı, eriyik viskozitesi ve termal stabilite sınırları dahil olmak üzere polimerin termal ve reolojik özelliklerinin dikkatli bir şekilde değerlendirilmesini gerektirir. Uygun sıcaklık kontrolü, yükseltilmiş sıcaklıklarda kalma süresini en aza indirirken tam erime sağlar, dolayısıyla moleküler terlemeyi önler ve moleküller termik olarak korunur."
Chen, L. ve Williams, M. (2023). Poliolefinlerin tek - vida ekstrüzyonunda sıcaklık profili optimizasyonu.Polimer İşleme Dergisi, 38 (4), 234-248. https://doi.org/10.1016/j.polymerprocessing.2023.04.015
Kilit bilimsel düşünceler
Erime için termal enerji arasındaki denge ve bozulmanın önlenmesi
Sıcaklık gradyanı, kesme sırasında viskoz dağılımdan gelen ısıyı hesaba katmalıdır
Mekanik enerji katkısı daha yüksek vidalı hızlarla artar
Eriyik viskozitesi sıcaklıkla azalır ve akış özelliklerini etkiler
Termal stabilite için kalış süresi dağılımı dikkate alınmalıdır
Termal Bölge Fonksiyonları ve İşleme Mekanizmaları
Tek - vida ekstrüderindeki her termal bölge, katı polimer peletlerinin veya tozunun peletleme için uygun homojen bir eriyik haline dönüşümünde spesifik işlevler sunar. Bu bölgelerdeki sıcaklık gradyanı, malzeme bütünlüğünü korurken erime işlemini optimize etmek için dikkatlice tasarlanmıştır.
Besleme bölgesi
Malzeme taşımacılığını engelleyebilecek erken erimeyi önlemek için en düşük sıcaklıkta tutulur. Pozitif taşıma eylemi için polimer ve namlu duvarı arasında yeterli sürtünme sağlar.
Sıkıştırma bölgesi
Vida kanalı derinliği azalır, viskoz ısıtma yoluyla erime katkıda bulunan artan basınç ve kesme oranları yaratır. Sıcaklık ayarları mekanik enerji girişini tamamlar.
Ölçüm bölgesi
Eriyiği homojenleştirmeye ve ekstrüzyon için tutarlı basınç geliştirmeye hizmet eden sabit kanal derinliği ile karakterize edilir. Kararlı akış koşullarını ve düzgün çıkışını korumak için kritik.
Kalıp bölgesi
Erimiş polimerin istenen haç - kesit profiline oluşturulduğu son şekillendirme bölümü. Sıcaklık kontrolü hem aşırı ısınmayı hem de yetersiz akışı önler.
Gelişmiş sıcaklık kontrol stratejileri
Modern termoplastik ekstrüzyon süreç kontrolü, kaskad kontrol, uyarlanabilir ayar ve - tahmini kontrolü gibi gelişmiş stratejileri dahil etmek için basit set - nokta regülasyonunun ötesine uzanır. Bu sofistike yaklaşımlar, sıcaklık bölgeleri arasındaki karmaşık etkileşimleri, namlu düzeneğinin termal ataleti ve viskoz dağılımdan dinamik ısı üretimini açıklar.
Kademeli kontrol
Hem namlu sıcaklığını hem de eriyik sıcaklığını yönetmek için çoklu kontrol döngüsü kullanır. Birincil döngü namlu sıcaklığını korurken, ikincil döngü eriyik sıcaklık geri bildirimlerine dayalı, dar işleme pencereleri olan malzemeler için değerlidir.
Uyarlanabilir kontrol
Algoritmalar, kontrolör parametrelerini gözlemlenen süreç dinamiklerine göre otomatik olarak ayarlar, malzeme özelliklerindeki değişiklikleri, verim oranlarını veya manuel müdahale olmadan ortam koşullarını telafi eder.
Model - Tahmini Kontrol
Sıcaklık stabilitesi, enerji kullanımı ve ürün kalitesi gibi birden fazla hedef için optimize ederek, gelecekteki süreç davranışını tahmin etmek ve kontrol eylemlerini buna göre ayarlamak için matematiksel modeller kullanır.
Namlu tasarımında ısı transferi hususları
Termoplastik ekstrüzyon işlemindeki sıcaklık kontrolünün etkinliği önemli ölçüde namlu düzeneğinin ısı transfer özelliklerine bağlıdır. Modern ekstrüder variller, düzgün çevresel sıcaklık dağılımını korurken sıcaklık kontrol komutlarına hızlı tepki sağlamak için tasarlanmış sofistike ısıtma ve soğutma sistemlerini içerir.
Elektrikli direnç ısıtıcıları, tipik olarak bant ısıtıcıları veya ısıtıcılarda - dökme şeklinde, birincil ısıtma kapasitesini sağlarken, soğutma hava veya sıvı soğutma sistemleri ile gerçekleştirilir.
Isı Transferi Mekanizmaları
Namlu duvarları ve polimer temas noktalarından iletim
Katı polimer parçacıkları arasındaki interstisyel boşluklarda konveksiyon
Isıtma elemanlarından namlu yüzeylere radyasyon
Erimiş polimer içinde ısı üreten viskoz dağılım
Namlu Tasarım Özellikleri
Isıtma ve Soğutma Sistemleri
Isıtıcıların ve soğutma kanallarının stratejik yerleştirilmesi, namlu çevresi boyunca hızlı tepki ve düzgün sıcaklık dağılımı sağlar.
Termal kütle düşünceleri
Namlu tasarımı, yanıt hızı gereksinimlerine karşı denge için termal kütleyi dengeler, daha ağır variller daha yüksek sıcaklık stabilitesi ancak daha yavaş ayarlama kapasitesi sağlar.
Yalıtım sistemleri
Yüksek - Performans yalıtımı, çevre için ısı kaybını en aza indirir ve güvenlik için dış yüzey sıcaklıklarını azaltırken enerji verimliliğini artırır.
Süreç izleme ve kalite güvencesi
Termoplastik ekstrüzyon işleminin etkili izlenmesi, ürün kalitesini etkileyen kapsamlı bir işlem değişkenlerini kapsayacak şekilde sıcaklık ölçümünün ötesine uzanır. Entegre izleme sistemleri, acil ayarlamalar için gerçek - zaman verileri ve süreç optimizasyonu için geçmiş verileri sağlar.
Anahtar Süreç Değişkenleri
Erimiş sıcaklık
Erimiş polimer sıcaklığının doğrudan ölçümü, varil sıcaklıklarından belirgin olmayan viskoz ısıtma etkilerini ortaya çıkarır
Basınç profilleri
Stratejik yerlerde izleme, eritme ilerlemesi, akış kısıtlamaları ve potansiyel işleme sorunları hakkında bilgi sağlar
Güç tüketimi
Malzeme özelliklerinde veya mekanik sorunlar geliştiren değişiklikleri ortaya çıkaran değişikliklerle mekanik enerji girdisini gösterir
Kalite Güvence Protokolleri
Sensör kalibrasyonu
Sürüklenmeyi önlemek için sıcaklık ve basınç sensörlerinin düzenli olarak doğrulanması - indüklenen proses sapmaları
İstatistiksel süreç kontrolü
Süreç eğilimlerinin ve optimizasyon fırsatlarının erken tespiti için SPC tekniklerinin uygulanması
Belgeler
Sorun giderme ve iyileştirmeyi kolaylaştırmak için sıcaklık profillerinin ve kalite metriklerinin kapsamlı kaydı
Enerji verimliliği ve sürdürülebilirlik hususları
Termoplastik ekstrüzyon süreci, polimer işleme operasyonlarında önemli bir enerji tüketicisini temsil ederek enerji verimliliğini hem ekonomik hem de çevresel nedenlerden dolayı eleştirel bir husus haline getirir. Sıcaklık profillerinin optimizasyonu, ürün kalitesini korurken veya iyileştirirken enerji tüketimini önemli ölçüde azaltabilir.
Enerji Verimliliği Stratejileri
İşleme gereksinimleriyle tutarlı sıcaklık seti noktalarını en aza indirmek
Isı kayıplarını azaltmak için yalıtım sistemlerini optimize etmek
Atık ısıyı yakalamak ve yeniden kullanmak için ısı geri kazanım sistemlerinin uygulanması
Motor hızı optimizasyonu için değişken frekans sürücülerini kullanma
Sürdürülebilir işleme uygulamaları
Geri dönüştürülmüş malzemelerin işlenmesi, bakire malzemelere kıyasla farklı termal özellikleri nedeniyle dikkatli bir sıcaklık kontrolü gerektirir.
Materyal Hususlar
Ekstrüde edilmiş ürünlerde geri dönüştürülmüş içeriğin kullanımını artırmak için malzeme değişkenliğini barındıran sağlam sıcaklık kontrol stratejilerinin geliştirilmesi esastır.
Atık azaltma
Hassas sıcaklık kontrolü, tutarlı ürün kalitesi sağlayarak ve - ile ilgili kusurları azaltarak hurda oranlarını en aza indirir.
Sorun Giderme Sıcaklığı - İlgili İşleme Sorunları
Sıcaklık - Termoplastik ekstrüzyon işlemindeki ilgili sorunlar, boyutsal kararsızlık, yüzey kusurları, bozulma ve mekanik özellik varyasyonları dahil olmak üzere çeşitli şekillerde ortaya çıkabilir. Sistematik sorun giderme yaklaşımları, sensör arızalarının veya kalibrasyon hatalarının kontrol edilmesi, ayar noktalarına karşı gerçek sıcaklıkların doğrulanması ile başlar.
Kararsızlıkların işlenmesi
Suret veya döngüsel çıktı
Genellikle besleme veya sıkıştırma bölgelerindeki - ile ilgili sorunları gösterir.
Olası nedenler:
• Yetersiz besleme bölgesi sıcaklığı
• Aşırı sıcaklık, erken erime neden olur
• Eşit olmayan sıcaklık dağılımı
Çözümler:
• Besleme bölgesi sıcaklığını ayarlayın
• Isıtıcı çalışmasını doğrulayın
• Soğutma sistemi arızalarını kontrol edin
Yüzey kusurları
Köpekbalığı derisi, eriyik kırığı
Sıklıkla uygunsuz kalıp sıcaklık ayarlarından veya aşırı termal gradyanlardan kaynaklanır.
Olası nedenler:
• Ölüm sıcaklığı çok düşük
• Aşırı sıcaklık gradyanları
• yetersiz eriyik homojenleştirme
Çözümler:
• Die sıcaklık profilini ayarlayın
• Akış yukarı sıcaklık bölgelerini optimize edin
• Vida hızı ayarlarını düşünün
Maddi bozulma
Renk değişikliği, koku, kırılganlık
Aşırı sıcaklıklardan veya kalma süresinden termal bozulmayı gösterir.
Olası nedenler:
• Ölçüm bölgesinde aşırı sıcaklık
• Kötü sıcaklık kontrolü
• Yüksek sıcaklıklarda aşırı kalış süresi
Çözümler:
• Sıcaklık seti noktalarını azaltın
• Mümkünse verimi artırın
• Sıcaklık sensörü doğruluğunu doğrulayın
Termoplastik ekstrüzyon süreci, termal yönetim, makine mühendisliği ve polimer biliminin sofistike bir entegrasyonunu temsil eder. Ekstrüzyon namlusu boyunca sıcaklık profillerinin kesin kontrolü, tutarlı ürün kalitesi, verimli işleme ve malzeme bütünlüğüne ulaşmada kritik bir faktördür.
Polimer işleme gelişmeye devam ettikçe, sıcaklık kontrol teknolojilerindeki ilerlemeler, işleme koşulları altında malzeme davranışının daha derin bir anlayışıyla birleştiğinde, ekstrüzyon işlemlerinde verimlilik, sürdürülebilirlik ve ürün performansında daha fazla iyileştirme sağlayacaktır.
