Termoplastik ekstrüzyonda ikiz - vida ekstrüderleri
Termoplastik ekstrüzyon alanı son on yıllarda önemli ölçüde gelişmiştir, ikiz - vida ekstrüderleri polimer işleme, bileşik ve modifikasyon için tercih edilen ekipman haline gelir. İkiz - vida teknolojisinin çok yönlülüğü ve verimliliği, modern polimer işleme endüstrilerinde vazgeçilmez hale getirmiştir.
Twin - vidalı ekstrüderlerin teknik parametrelerini ve performans özelliklerini anlamak, termoplastik ekstrüzyon işlemlerini optimize etmek ve istenen ürün özelliklerine ulaşmak için çok önemlidir.
Teknik parametreler ve performans göstergeleri
Vida çapı ve uzunluğu - ila - çap oranı
Termoplastik ekstrüzyon ekipmanındaki vida çapının seçimi, üretim kapasitesi, malzeme tipleri, ürün özellikleri ve amaçlanan uygulamalar dahil olmak üzere birçok faktörle belirlenir. Modern üretim yetenekleri, tasarım metodolojisindeki iyileştirmeler, üretim hassasiyeti ve özellikle itme taşıma montaj performansı sayesinde 20mm ila 500 mm çapında ikiz - vida ekstrüderlerinin üretimini sağladı.
Vida çaplarının standardizasyonu, farklı çalışma ölçeklerinde termoplastik ekstrüzyon teknolojisinin yaygın olarak benimsenmesini kolaylaştırmıştır. Yerleşik endüstri standartlarına göre, co - Dönen ikiz - vidalı ekstrüderler belirli çap serilerini takip eder.
Alman üretici WP Company, 25, 30, 40, 53, 57, 58, 70, 83, 90, 92, 120, 130, 133, 160, 170, 177, 220, 240, 280, 300 ve 380mm, Çinli üreticiler tipik olarak 30, 68, 72 ve 53, 57, 60, 34, 53, 57, 60, 34, 53, 57, 60, 34,
Çap Seçim Yönergeleri
Çapları 40mm'nin altına sahip ekstrüdler, polimer modifikasyon araştırmaları ve deneysel termoplastik ekstrüzyon çalışmaları için laboratuvar ortamlarında kullanılır
150 mm'nin üzerindeki çaplar, petrokimya bitkilerinde büyük - ölçekli polimer peletizasyonu için yaygın olarak kullanılmaktadır.
40 - 150mm aralığı
Uzunluk - ila - çapı (l/d) oranları
Sayaç - dönen paralel ikiz - vidalar
Tipik olarak 45-160 mm arasında vida çaplarına sahiptir. Profil ekstrüzyon uygulamaları ağırlıklı olarak 45-90mm çapında makineler kullanırken, boru ve tabaka ekstrüzyonu genellikle 65-160mm olmak üzere daha büyük çaplar gerektirir. Çin Standart Serisi 65, 80, 85, 110 ve 140mm modelleri içerir.
Konik sayacı - dönen ikiz - vidalar
İki çapla karakterize edilir: büyük uç ve küçük uç. Nominal çap tipik olarak küçük uç çapı kullanılarak ifade edilir. Serileri, öncelikle profil üretimi için tasarlanmış 45/90, 55/110, 65/120, 80/143 ve 90/178 konfigürasyonları içerir.
L/d oranı hususları
CO - dönen ikiz - vidalı ekstrüderler için, bileşik uygulamalar tipik olarak 21 - 33 L/D oranlarını önerirken, reaktif ekstrüzyon 48'i aşan oranlar gerektirebilir.
Merkez mesafesi ve tasarım evrimi
İkiz vidalar arasındaki orta mesafe, termoplastik ekstrüzyon ekipmanı tasarımında kritik bir parametreyi temsil eder ve hem genel olarak yapılandırmayı hem de ekstrüdürün spesifik yapısal elemanlarını belirler. İntermeshing ikiz - vidalı ekstrüderler için, orta mesafe A, vida dış çapı D ve kanal derinliği H arasındaki ilişki denklemi takip eder:
A=D - H (Denklem 1-32)
CO - dönen ikiz - termoplastik ekstrüzyon için kullanılan vida ekstrüderlerinde, merkez mesafesi, vida dış ve kök çapları, kanal derinliği, maksimum teorik taşıma kapasitesi ve vida torku, makinenin kapasitelerini ve gelecekteki gelişim potansiyeli toplu olarak tanımlayan birbirine bağlı parametrelerdir.
ZSK Serisi Evrim
| Nesil | Z | D/D₀ | M/A³ |
|---|---|---|---|
| Birinci Nesil ZSK Standardı | 3 | 1.22 | 3.7-3.9 |
| İkinci Nesil ZSK değişkeni | 3 | 1.22 | 4.7-5.5 |
| Dördüncü Nesil ZSK Compact | 2 veya 3 | 1.22 veya 1.44 | 7.2-8.0 |
| Altıncı Nesil Mega Bileşen | 2 | 1.55 | 11.3 |
Termoplastik ekstrüzyonda dönme hızı aralıkları
İkiz vidaların dönme hızı, termoplastik ekstrüzyon işlemlerindeki ekstrüzyon ve karıştırma özellikleri ile doğrudan ilişkilidir. Farklı ikiz - vida konfigürasyonları, tasarım ilkelerine ve amaçlanan uygulamalarına göre farklı operasyonel hız aralıkları sergiler.
Sayaç - Dönen ikiz - vidalar
Isının işlenmesi - Hassas PVC malzemeleri özel kısıtlamalarla karşı karşıya. Malzemenin bozulmasını önlemek için kesme gerilimi 6-8 PA'nın altında kalmalıdır. Sonuç olarak, bu ekstrüderler 2-60 rpm içinde çalışır ve daha büyük çaplar daha düşük hızlar gerektirir.
Co - dönen ikiz - vidalar
Takvim etkilerinden arınmış, yüksek - hız uygulamalarında mükemmel. Standart çalışma hızları 600 rpm'ye ulaşır ve gelişmiş uluslararası modeller 1500 rpm'ye kadar ulaşır. Daha yüksek vidalı hızlar işleme penceresini daraltır ve malzeme kalma süresini azaltır.
"Yüksek - hız ikizinin geliştirilmesi - vida ekstrüderleri, termoplastik ekstrüzyon endüstrisinde devrim yarattı ve daha önce işleme oranlarının ikamet süresi dağılımı ve spesifik enerji girişinin hassas kontrolü yoluyla ürün kalitesini korurken imkansız olduğunu düşündürdü."
- Kohlgürber, 2020
Güç tüketimi ve üretim kapasitesi
Termoplastik ekstrüzyondaki ikiz - vidalı ekstrüderler için tahrik güç gereksinimlerinin belirlenmesi, tipik olarak analojik tasarım yöntemleriyle ele alınan karmaşık bir zorluk olmaya devam etmektedir. Mühendisler, mevcut makinelerin güç gereksinimlerini, karşılaştırılabilir ekipmanlarda çeşitli malzemeler kullanarak deneysel denemelerle desteklenen benzer özellikler ve uygulamalarla karşılaştırırlar.
Üretim Kapasitesi Faktörleri
Ölçülü besleme
Üretim oranı yem hızına eşittir
Sel besleme
Kapasite vida doldurma derecesi ile sınırlı
Zorla besleme
Pozitif yer değiştirme yoluyla gelişmiş kapasite
Aynı malzeme ve çalışma koşulları altında, termoplastik ekstrüzyondaki peletleme işlemleri tipik olarak kalıp basınç gereksinimlerindeki farklılıklar ve malzeme akış özellikleri nedeniyle profil ekstrüzyonundan daha yüksek verim elde eder.
İkiz - vidalı sistemlerde eksenel itme kuvvetleri
İtme yatağı düzeneklerinin tasarımı, termoplastik ekstrüzyon uygulamaları için ikiz - vida ekstrüder mühendisliğindeki en kritik ve zorlu yönlerden birini temsil eder. Merkez mesafe kısıtlamaları, eksenel itme kuvvetlerini dengelemek için yatak kombinasyonlarının yaygın olarak benimsenmesini gerektiren büyük radyal rulmanların kullanımını sınırlar.
Eksenel itme, vida ucundaki statik basınç toplamını ve uçuş alanlarında ek dinamik basınç içerir. Malzeme viskozitesi, sabit besleme hızı ve kalıp geometri koşulları altında kalıp basıncını doğrudan etkiler.
Termoplastik ekstrüzyon ekipmanlarında izin verilen kafa basınçları için uluslararası standartlar, Bandera şirket spesifikasyonları tarafından örneklendirildiği gibi, çapa - dönen ikiz -, çapa bağlı olarak 36 - 4}} vidaları, CO - dönen ikiz ikiz kollu 25-30 MPA'yı gösterir. Yerel üreticiler genellikle bazıları 18 MPa ile sınırlı olan daha düşük kafa basınçları elde ederler.
Uygulamaya göre basınç örnekleri
- Poliolefin peletizasyonu: 1 MPa'nın altında
- PVC temizleme bileşikleri: 16 MPa'ya kadar
- Counter - Dönen Profil Üretimi: 25 MPA'ya kadar
Uygulama - Özel hususlar

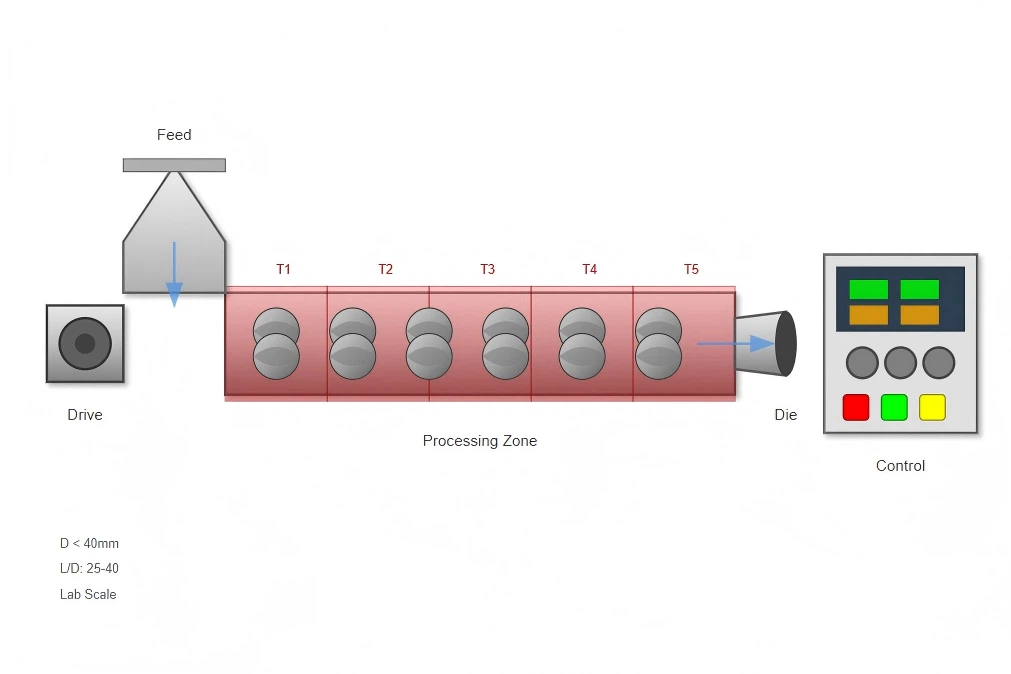

Laboratuvar ve araştırma uygulamaları
Küçük - çapında ikiz - vidalı ekstrüderler (40mm'nin altında) termoplastik ekstrüzyon araştırma ve geliştirmede önemli roller sunar. Bu makineler, minimal malzeme tüketimi, formülasyon geliştirme ve optimizasyon, proses parametre araştırması ve - up fizibilite çalışmaları ile polimer modifikasyon çalışmalarını mümkün kılar.
Kontrollü ortam ve hassas parametre ayarlama özellikleri, bu sistemleri çeşitli işleme koşulları altında termoplastik ekstrüzyon davranışının temel yönlerini anlamak için ideal hale getirir.
Konteyner Yaratıcı Ev
Orta - Menzil ekstrüderleri (40-150mm) Ticari termoplastik ekstrüzyon operasyonlarına baskındır ve üretim kapasitesi ve operasyonel esneklik arasında optimum denge sağlar. Bu sistemler çeşitli malzeme formülasyonları, çoklu ürün notları, sık değişimler ve çeşitli katkı kuruluş stratejileri barındırır.
Büyük - ölçekli sistemler (150 mm'nin üzerinde) öncelikle petrokimya tesislerinde sürekli üretime hizmet eder;
Profil ve şekil ekstrüzyonu
Termoplastik ekstrüzyon yoluyla profil üretimi, kalıp şişmesi, soğutma oranları ve boyutsal stabilitenin dikkatle değerlendirilmesini gerektirir. Sayaç - Dönen sistemler genellikle karmaşık profil geometrileri için gerekli olan üstün pompalama verimliliği ve basınç oluşturma özelliği sağlar. Vida hızı, sıcaklık profili ve malzeme kalma süresi arasındaki ilişki, nihai ürün boyutlarını ve yüzey kalitesini eleştirel bir şekilde etkiler.
Boru ve sayfa üretimi
Daha büyük çaplı ikiz - Vidalı sistemler, yüksek verim ve düzgün eriyik kalitesinin çok önemli olduğu boru ve tabaka termoplastik ekstrüzyon uygulamalarında mükemmeldir. İkiz - vida tasarımlarının gelişmiş karıştırma kapasitesi, ürün çapraz -} bölümü boyunca homojen sıcaklık dağılımı ve tutarlı malzeme özellikleri sağlar, duvar kalınlığı homojenliğini korumak ve çarpıklığı önlemek için kritiktir.
Gelişmiş Tasarım Konuları
Vida Elemanı Optimizasyonu
Modern termoplastik ekstrüzyon teknolojisi, belirli işleme gereksinimleri için özelleştirilmiş konfigürasyonlara izin veren modüler vida tasarımlarını vurgular.
Verimi en üst düzeye çıkarmak için eleman verimliliğini taşıma
Dağıtıcı ve dağıtıcı karıştırma için yoğurma bloğu tasarımı
Basınç üretimi ve artan kalma süresi için ters unsurlar
Geliştirilmiş homojenizasyon için özel karıştırma elemanları
Sıcaklık Kontrol Stratejileri
Termoplastik ekstrüzyon işlemi boyunca hassas sıcaklık yönetimi, bozulmayı önlerken optimum malzeme işlemeyi sağlar.
Multi - Bağımsız Kontrol ile Bölge Namlu Isıtma
Isı için dahili vida soğutma - hassas malzemeler
Optimize edilmiş ısı transfer yüzeyleri
Akıllı Sıcaklık Profili Algoritmaları
Proses İzleme ve Kontrol
Çağdaş termoplastik ekstrüzyon sistemleri, gelişmiş süreç kontrolü ve kalite güvencesi için gelişmiş izleme yeteneklerini birleştirir.
Birden fazla yerde gerçek - zaman basıncı ölçümü
Tork ve spesifik enerji tüketimi takibi
Sıcaklık izlemesini eritir
Konut Süresi Dağıtım Analizi
Termoplastik ekstrüzyon teknolojisinde gelecekteki gelişmeler
Materyal - özel yenilikler
Gelişen malzemeler ve uygulamalar, termoplastik ekstrüzyon ekipmanı tasarımında sürekli ilerlemeyi sağlar. Bio - tabanlı polimerler, geri dönüştürülmüş malzemeler ve nanokompozitler benzersiz işleme zorlukları sunar.
Nano ölçekli dispersiyon elde etmek için gelişmiş karıştırma özellikleri
Biyografiyi korumak için nazik işleme koşulları - polimer bütünlüğünü
Geri dönüştürülmüş malzeme akışları için kontaminasyon toleransı
Endüstri 4.0 entegrasyonu
Dijital dönüşüm, akıllı sistemler ve - güdümlü optimizasyon verileri aracılığıyla termoplastik ekstrüzyon işlemlerinde devrim yapar.
Planlanmamış kesinti süresini azaltan öngörücü bakım algoritmaları
Proses parametrelerinin makine öğrenimi optimizasyonu
Sanal proses geliştirme için dijital ikiz simülasyonlar
Multi - site işlemleri için bulut - tabanlı veri analizi
Sürdürülebilirlik hususları
Çevre bilinç, kaynak tüketimini ve çevresel etkiyi en aza indiren sürdürülebilir termoplastik ekstrüzyon çözümlerinin gelişimini yönlendirir.
Enerji - Verimli tahrik sistemleri güç tüketimini azaltan
Belirli enerji gereksinimlerini en aza indiren optimize edilmiş vida tasarımları
Kapalı - Döngü Soğutma Sistemleri Su Kaynaklarını Koruyan
Geri dönüştürülebilirlik ve dairesel ekonomi ilkeleri için tasarım
İkiz - vida ekstrüder teknolojisi, modern termoplastik ekstrüzyon uygulamalarının zorlu gereksinimlerini karşılamak için gelişmeye devam ediyor. Tasarım parametreleri, operasyonel değişkenler ve ürün gereksinimleri arasındaki karmaşık ilişkilerin anlaşılması, optimal ekipman seçimi ve süreç geliştirme sağlar. Malzeme bilimi ilerlemeleri ve sürdürülebilirlik zorunlulukları yoğunlaştıkça, termoplastik ekstrüzyon teknolojisi yenilikçi tasarım çözümleri, gelişmiş süreç kontrolü ve dijital teknolojilerin entegrasyonu ile uyum sağlamalıdır.
